| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | ZHITIAN |
| Numer modelu: | TSC50 |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | consult with |
| Szczegóły pakowania: | Drewniane pudełko |
| Czas dostawy: | 30-60 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 50 sztuk / miesiąc |
| materiał: | Żeliwo | Kolor: | Czerwony lub niebieski |
|---|---|---|---|
| Prędkość obrotów: | 400-600r / min | Moc: | 37-55kw |
| moment obrotowy: | 430-444N.M | aplikacji: | Wytłaczarka dwuślimakowa |
| opakowania: | Drewniane pudełko | L * W * H: | 1126 * 665 * 390 mm |
| Waga: | 400KG | Torque Grade: | 5,41-5,59 T / A3 |
| High Light: | twin screw extruder elements,extrusion machine parts |
||

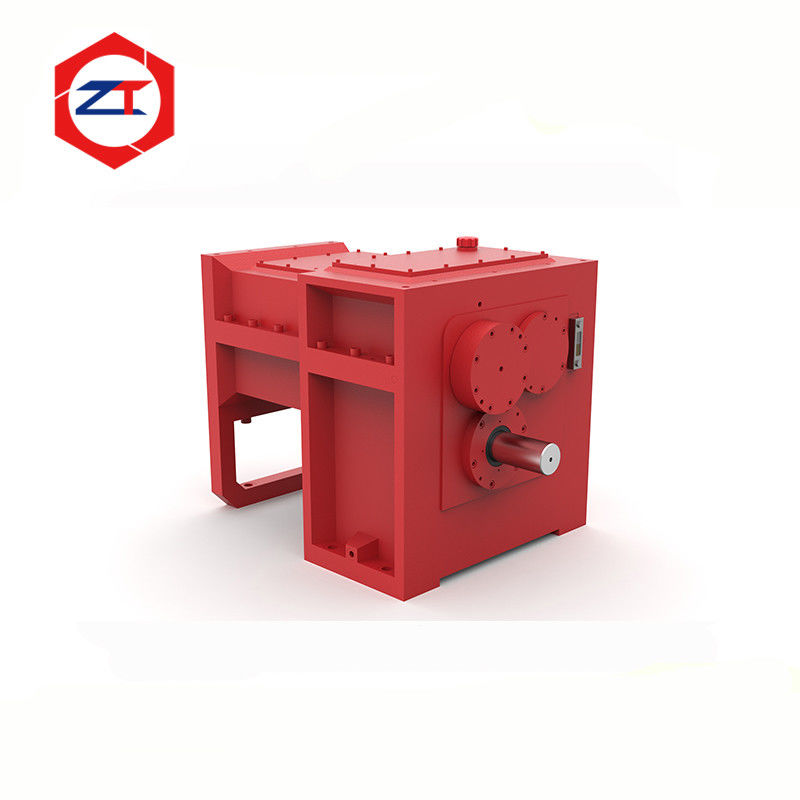

Stabilna skrzynia biegów TSC50 do ekstrudera, przekładnia do wytłaczarek z tworzywa sztucznego 430 - 444N.M Moment obrotowy
Przekładnie serii TSC doskonale łączyły zalety przekładni typu A i typu B. Nowe, kompaktowe, lekkie, ale o wysokiej wytrzymałości, a także łatwe w montażu. Kosztem, produkt ma sam system smarowania, bez dodatkowej mocy. Przekładnia TSC została zaprojektowana przez płynny układ przeciwzakłóceniowy, jednocześnie obniżając temperaturę oleju i zmniejszając niepotrzebne zużycie. Zmniejszenie zużycia energii powoduje bezpośrednie kontrolowanie kosztów. Przez optymalizację biegów, zapewniając super precyzję i wydajność obciążenia. Nie połączone z częścią łączącą, uszczelki wyjściowe są łatwiejsze do zastąpienia nowymi. Ten rodzaj konstrukcji nie tylko może poprawić wydajność i wydajność, ale także w dużym stopniu zmniejszyć zużycie wewnątrz maszyny. Tymczasem instalacja staje się dokładniejsza.
Kluczowe cechy
--- Solidna i zoptymalizowana struktura minimalizuje wibracje.
--- Układ smarowania jako taki, bez dodatkowej mocy.
--- Precyzyjne szlifowanie biegów, aby hałas operacyjny był bardzo niski.
--- Wymuszony system smarowania i chłodzenia, aby zapewnić doskonałe odprowadzanie ciepła.
--- Wszystkie łożyska pochodzą od uznanych na całym świecie marek.
TSC50 Gearbox Power and Torque Table
| Model | RPM (r / min) | Moc (kw) | Torque (NM) | Torque Grade (T / A3) |
| TSC50 | 400 | 37 | 444 | 5,59 |
| 500 | 45 | 430 | 5,41 | |
| 600 | 55 | 438 | 5.51 |
| Wymiary obudowy | |||||||||||||||||||
| Model | AA | ZA | b | L | H | cześć | h2 | m1 | m2 | m3 | m4 | m5 | m6 | fa | n-d3 | do | mi | mi | fa |
| TSC50 | 42 | 704 | 565 | 1126 | 390 | 250 | 250 | 2 * 220 | 170 | 535 | 2/414 | 2 * 25 | 59 | 5 | 6-Φ18 | 30 | 365 | 123 | 125 |
| Wał wejściowy | Wałek | Sprzęganie | Waga (kg | ||||||||||||||||
| d1 | l1 | L1 | d2 | l2 | L2 | L5 | TA | TB | L3 | L4 | |||||||||
| Φ45 | 142 | 295 | 1M * 28Z * 45 ° | 125 | 280 | 50 | 230 | 200 | 689 | 32 | 400 kg | ||||||||
Proces produkcji
NO.1 Workblank Wybierz wysoką jakość i twardość żeliwa sferoidalnego. | NO.2 Szorstka obróbka skrawaniem Zestawy do obróbki zgrubnej, takie jak frezowanie bramowe, wiertarki promieniowe itp. Ulepszono kształt pusty i wewnętrzny otwór obróbki zgrubnej. |
NR 3 Zakończ obróbkę Wiele zestawów urządzeń wykończeniowych, takich jak szlifierka CNC, NC wytaczarka itp. Dalsze przetwarzanie każdej procedury roboczej, dokładność jest wyższa, tylko Ty. | NR 4 Inspekcja skrzyni biegów Wysokiej klasy sprzęt i instrumenty kontrolne, zespół kontroli procesowej, kształt skrzyni biegów, odległość środka, otwór wewnętrzny i następna procedura, po kontroli i poprawności. |
NR 5 Montować Silny zespół montażowo-badawczy, części zostaną zmontowane zgodnie z rysunkiem, audyt krok po kroku, przeprowadzając test po zakończeniu produktu. | NUMER 6 Dostawa Wyeksportuj standardowe opakowanie, opakowanie, użyj u dołu ustalonej płytki, upewnij się, że produkt nie przesuwa się podczas transportu. |
FAQ
Ile czasu zajmuje odebranie moich produktów, ponieważ zapłaciłem za nie?
--- W zależności od ilości zamówienia udzielimy Ci rozsądnej daty dostawy.
Czy mogę uzyskać bezpłatną roczną gwarancję?
--- Jeśli potrzebujesz gwarancji, powinieneś za nią zapłacić. Jeśli nie, nie martw się, mamy zaufanie do naszych produktów.
Do jakiej maszyny ma zastosowanie produkt?
--- Maszyna do wytłaczarek dwuślimakowych.
Jaka jest twoja obsługa posprzedażna?
--- Otrzymasz naszą pomoc w czasie, o ile znajdziesz coś złego w naszych produkcjach. Zaufaj nam, zasługujesz na najlepsze.
