Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: ZHITIAN
Orzecznictwo: Iso:9001
Numer modelu: 50
Dokument: Screw Barrel & Elements.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: Timely quotation
Szczegóły pakowania: Drewniane pudełko
Czas dostawy: 30-60 dni
Zasady płatności: T/T, akredytywa
Możliwość Supply: 500 zestawów / miesiąc
Typ produktu: |

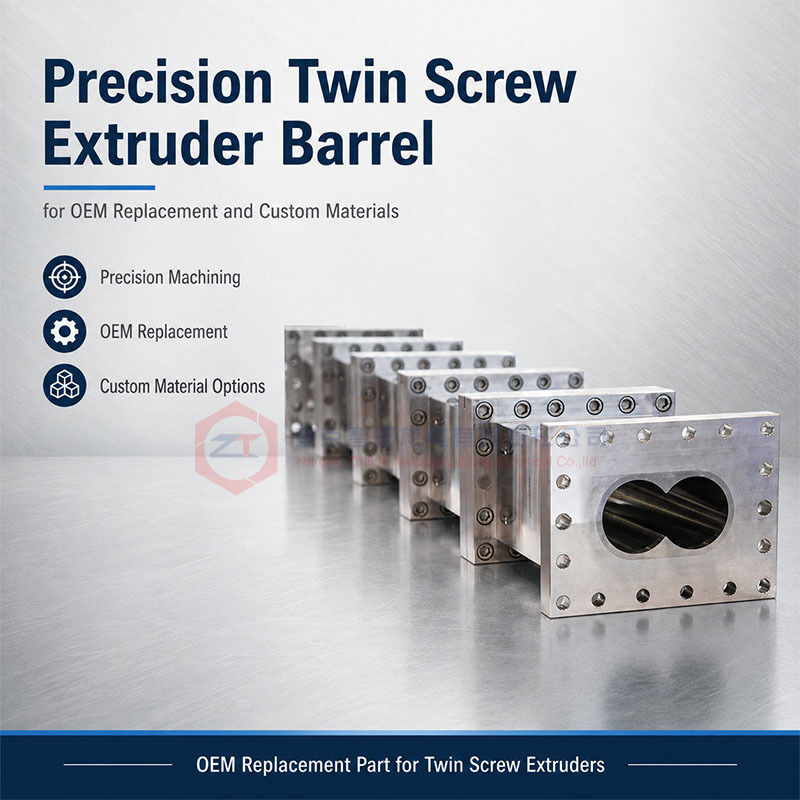

Precyzyjna beczka dwuskrętowego wytłaczacza |
Główny cel: |
Wymiana OEM i dostosowanie materiału |
Typy beczek: |
Sekcje zamknięte, zasilające, boczne, wentylacyjne i kombinowane |
Struktura: |
Beczka pełna, lufa wyłożona lub dostosowana ochrona otworu |
Opcje materiałowe: |
Stal azotowana, stal narzędziowa, stal nierdzewna, systemy stopów na bazie niklu i odporne na zużyci |
Podstawa produkcyjna: |
Rysunek, próbka lub zmierzone wymiary |
Kontrola temperatury: |
Dostosowane otwory grzewcze i kanały chłodzące |
Zakres wymiany: |
Sekcja pojedyncza lub wiele sekcji beczkowych |
Typ produktu: |
Precyzyjna beczka dwuskrętowego wytłaczacza |
Główny cel: |
Wymiana OEM i dostosowanie materiału |
Typy beczek: |
Sekcje zamknięte, zasilające, boczne, wentylacyjne i kombinowane |
Struktura: |
Beczka pełna, lufa wyłożona lub dostosowana ochrona otworu |
Opcje materiałowe: |
Stal azotowana, stal narzędziowa, stal nierdzewna, systemy stopów na bazie niklu i odporne na zużyci |
Podstawa produkcyjna: |
Rysunek, próbka lub zmierzone wymiary |
Kontrola temperatury: |
Dostosowane otwory grzewcze i kanały chłodzące |
Zakres wymiany: |
Sekcja pojedyncza lub wiele sekcji beczkowych |
Ta precyzyjna beczka dwuskrętowego wytłaczacza jest przeznaczona do projektów wymiarowych, w których zgodność wymiarowa i wybór materiału są równie ważne.Jest produkowany w oparciu o istniejącą geometrię maszyny, stan procesu i rzeczywisty problem zużycia lub korozji.
Nie wystarczy dopasowanie tylko do wielkości nominalnej. Profil wiertniczy, odległość środkowa, powierzchnie połączeń, wymiary lokalizacyjne i sąsiednie interfejsy beczki muszą pasować poprawnie.Materiał roboczy do wyciągu powinien również odpowiadać polimerowi, wypełniaczy, dodatków i warunków eksploatacji.
Produkt łączy dwie podstawowe możliwości:dokładna wymiana OEM i dostosowanie materiałów do specyficznych zastosowań.
| Tabela specyfikacji beczki śrubowej | ||||
|---|---|---|---|---|
| - Nie, nie. | Model | L*W*H(MM) | Średnica otworu/Φ ((MM) | Odległość od środka/D ((MM) |
| 1 | 20 | 132 * 115 * 105 | Φ23 | 18.4 |
| 2 | 30 | 120*135*115 | Φ30.6 | 26 |
| 3 | 35 | 140*140*120 | Φ36 | 30 |
| 4 | 36 | 150*160*140 | Φ36 | 30 |
| 5 | 40 | 160*175*145 | Φ41.6 | 34.5 |
| 6 | 50 | 190*190*150 | Φ51 | 42 |
| 7 | 52 | 210*200*155 | Φ52 | 43 |
| 8 | 53 | 220*210*160 | Φ53.3 | 48 |
| 9 | 58 | 240 x 220 x 175 | Φ58 | 48 |
| 10 | 60 | 240 * 210 * 170 | Φ60 | 52 |
| 11 | 65 | 240 * 210 * 170 | Φ63 | 52 |
| 12 | 75 | 290*260*200 | Φ71.8 | 60 |
| 13 | 85 | 320*280*215 | Φ81.9 | 67.8 |
| 14 | 92 | 360*310*240 | Φ92 | 78 |
| 15 | 95 | 360*310*240 | Φ94 | 78 |
| 16 | 110 | 420*330*240 | Φ109 | 91.5 |
| 17 | 125 | 500*390*290 | Φ125 | 98 |
| 18 | 135 | 520*440*340 | Φ134 | 110 |
| Pozycja | Dostępna konfiguracja |
|---|---|
| Rodzaj produktu | Precyzyjna beczka dwuskrętowego wytłaczacza |
| Główny cel | Zastąpienie OEM i dostosowanie materiałów |
| Rodzaje beczek | Pozostałe części i akcesoria, z wyłączeniem części i akcesoriów |
| Struktura | Węzeł stały, węzeł wyłożony lub specjalnie zaprojektowana ochrona otworu |
| Opcje materiałowe | Stalo nitryzowane, stal narzędziowa, stal nierdzewna, systemy stopów na bazie niklu i odporne na zużycie |
| Podstawa produkcji | Rysunek, próbka lub wymiary mierzone |
| Regulacja temperatury | Wykonane na zamówienie otwory grzewcze i kanały chłodzące |
| Krytyczna kontrola | Wydrukowanie, odległość środkowa, równoległość, powierzchnie i interfejsy połączeń |
| Zakres zastąpienia | Pozostałe, o masie przekraczającej 1 kg |
Zastępna beczka musi odtwarzać geometrię wymaganą przez istniejącą wytłaczkę, a nie po prostu kopiować jej wygląd zewnętrzny.
Krytyczne wymiary obejmują profil z dwoma otworami, odległość środkową, długość beczki, powierzchnie połączenia, powierzchnie lokalizacyjne, wzór dziury śruby, interfejsy kontroli temperatury i otwory procesu.
Jeśli wymiary te są niespójne, nowa beczka może powodować nieprawidłowe ustawienie wiertni, wewnętrzne stopnie, nierównomierną odległość od śruby do beczki lub trudności z montażem.
W przypadku braku oryginalnych rysunków można zmierzyć istniejącą beczkę, ale nie należy bezpośrednio kopiować zużytych lub korozowanych wymiarów.
Elementy beczki i śruby działają jako jeden system. Wraz z zużyciem otworu, odległość robocza wzrasta, co może zmniejszyć wydajność przenoszenia, stabilność ciśnienia i powtarzalność procesu.
Jeżeli oba elementy są silnie zużyte, wymiana tylko beczki może nie w pełni przywrócić pierwotnej relacji roboczej.
Nie ma jednego materiału do beczki, który byłby najlepszy dla każdego procesu.
Ogólne przetwarzanie:Stal nitryzowana może być praktyczną opcją, gdy zużycie i korozja są umiarkowane.
Zestaw ścierający:Włókno szklane, węglan wapnia, talk i inne wypełniacze mogą powodować silne zużycie ścierne.
Przetwarzanie żrące:Reaktywne preparaty i agresywne media procesowe mogą powodować odłamki lub atak chemiczny..
łączna zużycie i korozja:Niektóre związki tworzą oba mechanizmy jednocześnie.wytrzymałość i temperatura powinny być brane pod uwagę razem.
Celem jest wybór najodpowiedniejszego materiału do powierzchni roboczej, a nie nadmierna specyfikacja każdej sekcji beczki.
W przypadku segmentowanej wytłaczaczki dwuskrętowej nie występuje takie samo obciążenie w każdej sekcji.
Bardziej silne zużycie lub korozja mogą wystąpić w pobliżu zasilacza wypełniacza, zasilacza bocznego, intensywnego mieszania, reakcji, wentylacji lub stref budowy ciśnienia.
W związku z tym materiały o wyższych wydajnościach mogą być skoncentrowane w strefach krytycznych, podczas gdy w innych miejscach wykorzystywane są bardziej ekonomiczne materiały.
Zastępne beczki mogą być dostarczane jako zamknięte, z główną, boczną, wentylacyjną, próżniową lub kombinowaną sekcją.
Można również wytworzyć otwory grzewcze, kanały chłodzące, porty czujników i otwory procesów, aby odpowiadały istniejącej konfiguracji maszyny.
Krytyczna kontrola może obejmować:
Badanie powinno potwierdzić zarówno dokładność wymiarową, jak i zgodność z istniejącym systemem śrub i sąsiednimi sekcjami.
Proszę podać:
Można zmierzyć istniejącą beczkę, ale trzeba zidentyfikować zużyte wymiary, zanim zostanie potwierdzona geometria.
Nie, interfejsy muszą pozostać zgodne, ale materiał roboczy może być ulepszony, jeśli oryginalny materiał zużywa się lub korozuje zbyt szybko.
Różne sekcje mogą używać różnych materiałów w zależności od rzeczywistego zużycia, korozji i obciążenia procesu.
Śruby i beczki razem określają rzeczywistą odległość roboczą.
Wyślij nam rysunek beczki, używaną próbkę lub wymiary krytyczne wraz z materiałem procesowym i bieżącym stanem zużycia.
Możemy pomóc w potwierdzeniu wymiany interfejsów, zidentyfikować wymiary dotknięte zużyciem i zalecić odpowiedni materiał do rzeczywistego procesu.
Wyślij rysunek beczki do wymiany OEM i przeglądu materiału
