Skrzynia z wytłaczarką dwuślimakową
Created with Pixso. Wielkopędna skrzynia biegów dwuskrętowych ekstruderów do ciągłego komponowania

Wielkopędna skrzynia biegów dwuskrętowych ekstruderów do ciągłego komponowania

Brand Name: Zhitian
Model Number: Customization
MOQ: 1
Price: Timely Quotation
Delivery Time: 35-50 Days
Payment Terms: T/T,L/C
Detail Information
Miejsce pochodzenia:
Jiangsu, Chiny
Orzecznictwo:
Iso:9001
Typ skrzyni biegów:
Współobrotowa przekładnia wytłaczarki dwuślimakowej
Seria skrzyni biegów:
TDSN / STD / ZT-N / ZT-Z / ZT-E
Gęstość momentu obrotowego:
<7 do 16–18 Nm/cm3, w zależności od serii
Dokładność sprzętu:
Klasa 6
Twardość przekładni:
HRC 58–62
Smarowanie:
Wymuszone smarowanie olejem
Chłodzenie:
Chłodzenie oleju/wymiennik ciepła
Wsparcie zastępcze:
Rysunek, model lub zmierzony interfejs
Packaging Details:
Wooden Case
Możliwość Supply:
100 zestawów/miesiąc
Podkreślić:

Przekładnia ekstrudera dwuślimakowego o wysokim momencie obrotowym

,

Przekładnia ekstrudera dwuślimakowego do kompaundowania

,

Przekładnia ekstrudera do ciągłego kompaundowania

Opis produktu

Potrzeba wymiany przeciążonego, przegrzanego lub przestarzałegoskrzynia biegów dwustrukowego wytłaczacza?

Ta skrzynia biegów o wysokim momentie obrotowym jest przeznaczona do współobrotów linii wytłaczania dwustrunkowych, w których kluczowe znaczenie mają stabilna transmisja momentu obrotowego, dokładne ustawienie dwustronnego wyjścia i niezawodna ciągła eksploatacja.

Zamiast wybrać skrzynkę biegów według mocy silnika, oceniamy rzeczywisty moment obrotowy, prędkość śrubu, współczynnik redukcji, zmienność obciążenia,odległość od środka i istniejące interfejsy maszyny przed zaleceniem konfiguracji skrzynki biegów.

W przypadku projektów zastępczych, prosimy o przesłanieistniejący model skrzyni biegów lub zdjęcie, moc silnika, prędkość wyjściowa śruby i odległość środka wału wyjściowegoTe cztery parametry wystarczą do rozpoczęcia wstępnej oceny technicznej.

ZT-Z gearbox for twin screw extruder

Czy istniejąca skrzynia biegów wykazuje te problemy?

Problem z skrzynką biegów nie zawsze jest spowodowany przez uszkodzenie jednego biegów lub łożyska.

Powtarzające się alarmy o przeciążeniu, wzrost temperatury oleju, nienormalne wibracje, hałas biegów, niestabilna prędkość śruby,przedwczesna awaria łożyska lub częste wyłączenia mogą wskazywać, że istniejąca skrzynia biegów nie jest prawidłowo dopasowana do rzeczywistego stanu pracy.

Typowe problemy obejmują:

  • Przeciążenie skrzynki biegów podczas obróbki z dużym momentem obrotowym
  • Nadmierna temperatura oleju podczas ciągłej pracy
  • Zmiany biegów lub zużycie łożysk
  • Niestabilna prędkość śruby w warunkach zmieniających się obciążeń procesowych
  • Niezgodność wału wyjściowego lub interfejsu instalacji
  • Powtarzające się awarie po poprzednich naprawach
  • Trudność w pozyskaniu przestarzałej oryginalnej skrzyni biegów

Obecna strona produktu dotyczy już przeciążenia, temperatury oleju, zużycia łożysk i biegów, niestabilnej prędkości śruby oraz wymiany przestarzałych skrzyń biegów;Warto je zachować, ponieważ odpowiadają one bezpośrednio punktom bolesnym klienta..

Jeśli istniejąca skrzynia biegów ma jeden z tych problemów, pierwszym krokiem powinno być zidentyfikowanie przyczyny przed po prostu odtworzeniem starej specyfikacji.

Wybierz skrzynkę biegów według rzeczywistego momentu obrotowego

Większa gęstość momentu obrotowego nie jest automatycznie lepsza.

Prawidłowa skrzynia biegów powinna zapewniać wystarczającą moc przesyłową dla rzeczywistego procesu, unikając jednocześnie niepotrzebnych nadmiarów specyfikacji.

ZHITIAN dostarcza kilka serii skrzyń biegów dla różnych wymagań operacyjnych:

Seria skrzyń biegów Gęstość momentu obrotu Typowe położenie
TDSN < 7 Nm/cm3 Konwencjonalna i niskoobciążona wytłaczanie
Choroby przenoszone drogą płciową < 9 Nm/cm3 Standardowe zastosowania wytłaczania
ZT-N < 13 Nm/cm3 Ogólne mieszanki o dużym momentu obrotowym
ZT-Z < 15 Nm/cm3 Zestawienie o wyższym obciążeniu
ZT-E 16 ∼ 18 Nm/cm3 Przetwarzanie ciągłe o wysokim momentu obrotowym

Pozwala to na wybór skrzynki biegów w oparciu o rzeczywisty proces wytłaczania, a nie automatyczny wybór najwyższej dostępnej specyfikacji.

Stosowania mogą obejmować tworzywa sztuczne inżynieryjne, związki wzmocnione włóknami szklanymi, preparaty o wysokiej zawartości wypełniacza, masterbatch,polimery poddane recyklingowi i inne procesy ciągłego składania związków, w których obciążenie przesyłowe zmienia się w zależności od materiału i warunków eksploatacyjnych.

Sama moc silnika nie wystarczy

Częstym błędem w wyborze skrzyni biegów jest użycie tylko silnika kW.

W przypadku tej samej mocy silnika moment przesyłany przez skrzynkę biegów zmienia się w zależności od prędkości obrotowej i stosunku redukcji.

Moc silnika + prędkość wejściowa + prędkość wyjściowa + współczynnik biegów + wymagany moment obrotowy + ciągłe obciążenie

Większy silnik nie oznacza automatycznie, że skrzynia biegów może bezpiecznie przekazywać pełną moc znamionową w każdych warunkach pracy.

Jeżeli istniejąca skrzynia biegów była wielokrotnie przeciążona, powodowała uszkodzenia łożyska lub nieprawidłowe podniesienie temperatury,Po prostu wytwarzanie innej skrzyni biegów o tej samej specyfikacji nominalnej może powodować ten sam problem.. Najpierw należy przejrzeć bieżący stan obciążenia. Zasada ta znajduje już odzwierciedlenie na istniejącej stronie i powinna pozostać centralnym punktem sprzedaży.

Internal structure diagram of the ZT-Z twin-screw extruder gearbox

Czy może zastąpić istniejącą skrzynię biegów?

Dlawymiana skrzynki biegów dwustrukowego wytłaczacza, przepustowość jest tylko połową problemu.

Nowa skrzynia biegów musi również mechanicznie odpowiadać istniejącej linii wytłaczania.

Krytyczne wymiary wymiany zastępczej obejmują:

Odległość środka wału wyjściowego, przewód wyjściowy lub sprzęgło, położenie wału wejściowego, wysokość wału, powierzchnia montażowa, wzór otworu montażowego oraz interfejsy smarowania/chłodzenia.

Wymiana skrzyni biegów może być opracowana zgodnie z oryginalnym rysunkiem, istniejącym modelem skrzyni biegów lub zmierzonym interfejsem maszyny.dane modelu i zmierzone wymiary.

Jest to szczególnie przydatne, gdy:

  • Pierwotny model skrzyni biegów jest przestarzały
  • Czas dostawy OEM jest zbyt długi.
  • Istniejąca skrzynia biegów ma wielokrotne awarie
  • Dostępne są tylko częściowe rysunki
  • Linia wytłaczania musi zachować istniejące interfejsy mechaniczne

Celem nie jest tylko wytworzenie przekładni, która może być zainstalowana, ale także wymiana musi odpowiadać rzeczywistemu obciążeniu roboczemu.


Precision gear grinding for twin screw extruder gearbox transmission components Gear profile and pitch inspection for twin screw extruder gearbox quality control
Precision inspection of gearbox housing dimensions and bearing bores External forced lubrication and oil cooling system for twin screw extruder gearbox

Niezawodna transmisja do ciągłego komponowania

Skrzynia biegów o dużym momentu obrotowym musi działać jako kompletny układ przesyłowy.

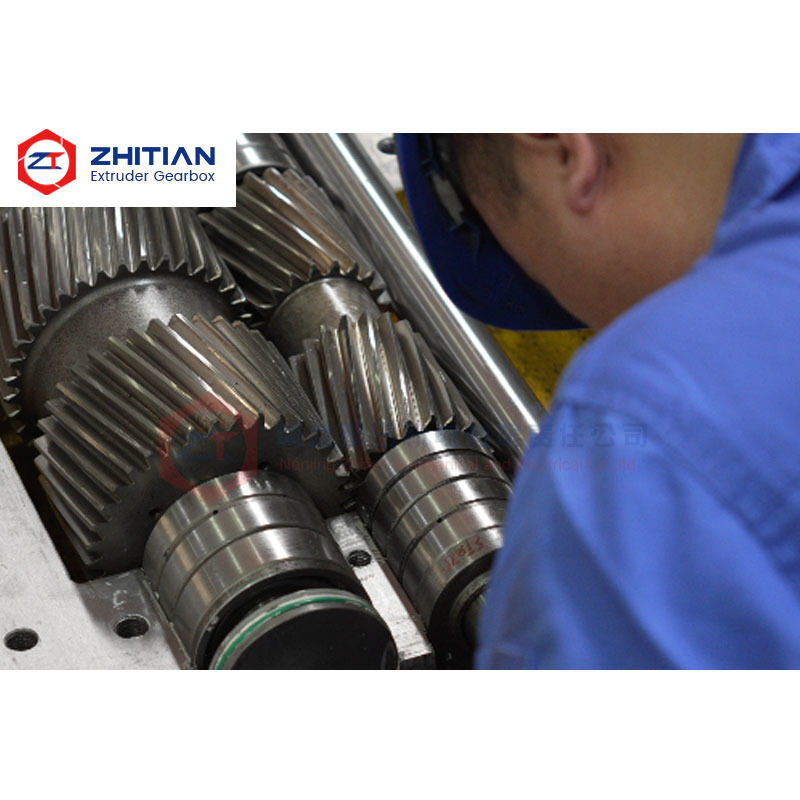

Precyzyjna przekładnia biegów

Precyzyjne zęby ze stali stopowej pomagają utrzymać dokładny kontakt zębów i stabilną transmisję mocy.

Wsparcie

łożyska muszą odpowiadać łącznym obciążeniom wytwarzanym przez ściśle rozmieszczony dwustronny system przesyłowy.Wybór i montaż łożysk należy zatem rozważyć wraz ze strukturą przekładni i wału wyjściowego.

Wymuszone smarowanie olejem

Skrzynia biegów wykorzystuje przymusowe smarowanie olejem do dostarczania smaru do krytycznych pozycji biegów i łożysk.

System może zawierać filtrację, monitorowanie ciśnienia, monitorowanie temperatury i chłodzenie oleju zgodnie z konfiguracją skrzynki biegów.Twój istniejący produkt już podkreśla zmuszone smarowanie i zewnętrzne chłodzenie olejem jako podstawowe konfiguracje.

Zbyt duże obciążenie procesu, niewystarczający przepływ oleju, nieodpowiedni smar, zablokowana filtracja, stan łożysk,Kontakt z biegami lub ustawienie może również zwiększyć temperaturę.

Sprawa dokładności wymiany

Nawet jeśli pojemność momentu obrotowego jest wystarczająca, niedokładne interfejsy skrzyni biegów mogą powodować dodatkowe obciążenia wałów, łożysk i sprzęgłów.

W odniesieniu do produkcji zamiennej koncentrujemy się zatem na:

Odległość środkowa → Interfejs wyjściowy → Pozycja montażu → Ustawienie wału → Połączenie smarowe

Kontrola skrzynki biegów może obejmować dokładność biegów, wymiary wału, odległość między centrum wyjścia, interfejsy montażowe, działanie smarowania, kontrolę wycieków i stan jazdy bez obciążenia.

Prowadzenie tych rejestrów ułatwia również przyszłe zamówienia części zamiennych i części zamiennych.

Wyślij nam 4 parametry na początek

Ty wiesz.Nie, niePrzed skontaktowaniem się z nami, należy przygotować pełną specyfikację techniczną.

W celu wstępnej oceny skrzyni biegów należy przesłać:

  1. Istniejący model skrzyni biegów lub jasne zdjęcia
  2. Moc silnika
  3. Wymagana prędkość wyjścia śruby
  4. Odległość środka wału wyjściowego

Jeżeli są one dostępne, rysunki, stosunek biegów, wymiary spline, rzeczywisty prąd silnika, problemy z obsługą i informacje o smarowaniu mogą być dostarczone później w celu szczegółowego potwierdzenia.

Jest to celowo prostsze niż bieżąca strona, która wymaga od klienta przygotowania do 14 elementów przed oceną.

Częste pytania

Czy można wymienić skrzynkę biegów, gdy nie ma już dostępnego oryginalnego modelu?

Tak, wymiana może być oceniana na podstawie istniejącego modelu skrzynki biegów, rysunku lub pomiarów interfejsów maszyny.należy potwierdzić prędkość i obciążenie robocze.

Czy moc silnika jest wystarczająca do wyboru skrzyni biegów dwustrukowej?

Nie. Moc silnika musi być uwzględniona wraz z prędkością wejściową, prędkością wyjściową, współczynnikiem biegów, wymaganym momentem obrotowym i ciągłym obciążeniem roboczym.

Dlaczego skrzynia biegów ekstrudera się przegrza?

Możliwe przyczyny obejmują nadmierne obciążenie robocze, niewystarczającą cyrkulację oleju, nieodpowiedni środek smarowy, zablokowaną filtrację, problemy z łożyskami, stan siatki biegów, błędy w ustawieniu lub nieodpowiednie chłodzenie.Systemy przesyłowe i smarowe powinny być oceniane razem.

Czy zawsze powinienem wybierać przekładnię o najwyższej gęstości momentu obrotowego?

Nie, skrzynia biegów powinna zapewniać wystarczającą moc momentu obrotowego i marżę eksploatacyjną dla rzeczywistego procesu.Wybór znacznie wyższej niż wymagana specyfikacji może zwiększyć koszty bez rozwiązania rzeczywistego problemu operacyjnego.

Wniosek o ocenę wymiany skrzyni biegów

Jeśli bieżąca skrzynia biegów jest przeciążona, przegrzana, często uszkadza lub nie jest już dostępna z pierwotnego źródła, najpierw wyślij nam podstawowe informacje o maszynie.

Możemy ocenić:

Wymagana moc momentu obrotowego → stosunek biegów → prędkość wyjściowa → odległość do środka → interfejsy wymienne → wymagania dotyczące smarowania i chłodzenia

Przesłać dane skrzynki biegów do oceny technicznej

Zacznij od czterech parametrów: modelu skrzyni biegów lub zdjęcia, mocy silnika, prędkości śruby i odległości od środka.
