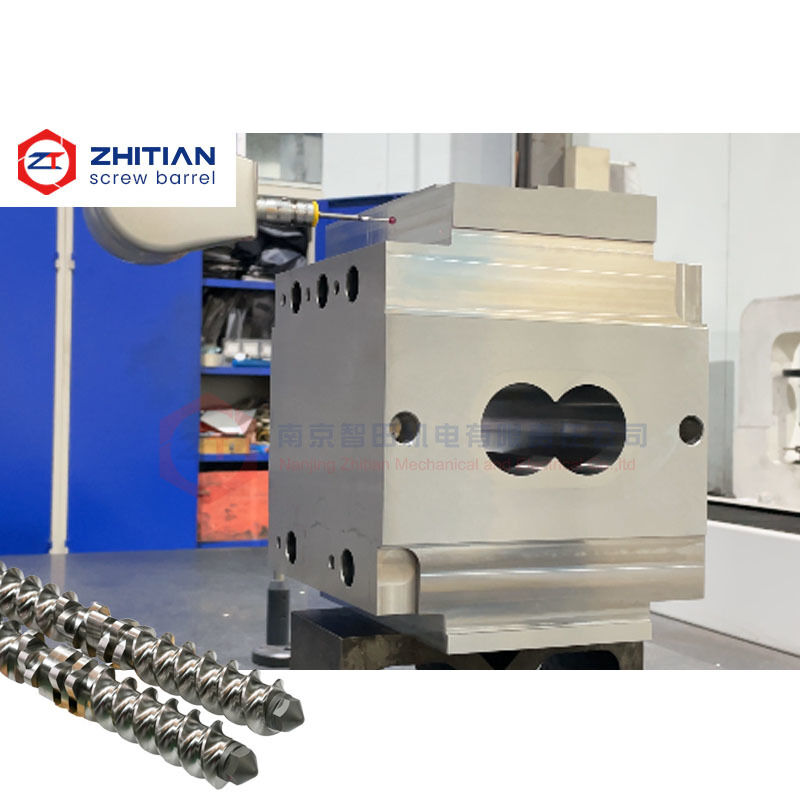

Niezależnie sterowana dwuślimakowa lufa ekstrudera do stabilnego przetwarzania

Ta lufa wytłaczarki dw ślimakowej jest zaprojektowana z niezależnie skonfigurowanymi obiegami grzewczymi i chłodzącymi dla poszczególnych sekcji lufy.

Pozwala to na pracę różnych stref procesu w różnych temperaturach docelowych, zamiast polegania na jednym, jednolitym stanie termicznym w całej linii wytłaczania.

Konstrukcja pomaga użytkownikom rozwiązać typowe problemy z przetwarzaniem, takie jak:

• Zakłócenia temperaturowe między sąsiednimi sekcjami lufy
• Powolna reakcja przy potrzebie regulacji temperatur procesu
• Niestabilna temperatura topnienia podczas długich cykli produkcyjnych
• Przegrzewanie w strefach mieszania o wysokim ścinaniu
• Niewystarczające chłodzenie w pobliżu pozycji podawania lub podawania bocznego
• Zmienność między partiami spowodowana niespójnymi warunkami termicznymi
• Trudności w przetwarzaniu materiałów o różnych wymaganiach termicznych

Otwory grzewcze, kanały chłodzące, pozycje czujników i interfejsy połączeń mogą być dostosowane zgodnie z oryginalnym rysunkiem lufy, używaną próbką i procesem wytłaczania.

Różne etapy wytłaczania dw ślimakowego nie zawsze wymagają tej samej temperatury.

Strefa podawania może wymagać chłodzenia, aby zapobiec przedwczesnemu zmiękczeniu lub zablokowaniu materiału. Strefy topnienia i mieszania mogą wymagać kontrolowanego ogrzewania, podczas gdy sekcje o wysokim ścinaniu mogą generować wystarczające ciepło wewnętrzne i wymagać dodatkowego chłodzenia.

Niezależnie sterowana konfiguracja lufy pozwala na dostosowanie temperatury każdej sekcji do jej rzeczywistej funkcji procesowej.

Zapewnia to większą elastyczność podczas przetwarzania:

• Polimery wrażliwe na ciepło
• Tworzywa konstrukcyjne
• Masterbatche kolorowe i dodatkowe
• Formulacje reaktywne
• Materiały o wąskich oknach przetwarzania
• Kompozyty wymagające stopniowego topnienia
• Produkty, które są często zmieniane na tej samej linii wytłaczania

Ciepło może przenosić się z jednej sekcji lufy do drugiej przez korpus lufy, powierzchnie połączeń i przetwarzany materiał.

Gdy sąsiednie strefy mają znacząco różne wymagania temperaturowe, ta interakcja termiczna może sprawić, że kontrola temperatury będzie mniej responsywna.

Możliwe konsekwencje obejmują:

• Zbyt wysoka temperatura sekcji podawania
• Przedwczesne topnienie w pobliżu otworu podawania
• Zablokowanie materiału lub nieregularne podawanie
• Nadmierna temperatura topnienia w strefie mieszania
• Dłuższy czas chłodzenia po zmianie produktu
• Częste ręczne dostosowywanie ustawień temperatury

Niezależne kanały grzewcze i chłodzące nie mogą całkowicie wyeliminować transferu ciepła, ale zapewniają lepszą kontrolę nad reakcją każdej sekcji lufy na zmiany procesu.

Ostateczny stan temperatury zależy również od prędkości ślimaka, przepustowości, energii ścinania, właściwości materiału i warunków wody chłodzącej.

Ścinanie mechaniczne generowane przez obracające się elementy ślimaka może wytworzyć znaczną ilość ciepła.

W strefach intensywnego ugniatania, mieszania i budowania ciśnienia temperatura materiału może nadal rosnąć, nawet gdy zewnętrzne grzałki są wyłączone.

Sekcja lufy z dedykowanym obiegiem chłodzenia może odprowadzić część tego nadmiaru ciepła i pomóc utrzymać bardziej stabilne okno przetwarzania.

Może to pomóc w zmniejszeniu:

• Degradacji polimerów
• Przebarwień
• Zmian lepkości
• Nadmiernej generacji lotnych substancji
• Niestabilnego ciśnienia topnienia
• Zmienności właściwości produktu końcowego

Konfiguracja kanałów chłodzących powinna być oceniana wraz z konstrukcją ślimaka i warunkami pracy. Sama modyfikacja lufy nie może skorygować nadmiernego ścinania spowodowanego nieodpowiednią konfiguracją ślimaka.

Kontrola temperatury w pobliżu głównych stref podawania i podawania bocznego jest szczególnie ważna dla materiałów, które łatwo miękną lub mają niską gęstość nasypową.

Jeśli lufa podawania staje się zbyt ciepła, materiał może przykleić się do otworu lufy lub zacząć topić się przed wejściem do zamierzonej strefy procesu.

Może to spowodować:

• Nieregularne pobieranie materiału
• Fluktuacje podawania
• Niższą wydajność produkcji
• Akumulację materiału w pobliżu portu podawania
• Zwiększoną częstotliwość czyszczenia

Dedykowane kanały chłodzące mogą być rozmieszczone wokół sekcji podawania zgodnie z rozmiarem otworu, pozycją podajnika i dostępną strukturą lufy.

Układ chłodzenia powinien unikać osłabiania krytycznych obszarów konstrukcyjnych lub zakłócania otworów na śruby i powierzchni połączeń.

System kontroli termicznej może być wykonany zgodnie z oryginalnym układem maszyny lub dostosowany do zmienionego procesu.

Dostępne opcje dostosowania obejmują:

• Ilość i pozycja otworów grzewczych
• Średnica i głębokość otworów grzewczych
• Kierunek kanałów chłodzących
• Pozycje wlotu i wylotu wody chłodzącej
• Niezależne obiegi dla poszczególnych sekcji
• Lokalizacja czujnika temperatury
• Układ portów i kołnierzy
• Interfejsy dla istniejących węży lub rur
• Struktura uszczelnienia
• Wymiary połączeń z sąsiednimi lufami

W przypadku projektów wymiany, nowa lufa powinna łączyć się z istniejącym systemem grzewczym, chłodzącym i czujnikowym bez konieczności niepotrzebnych modyfikacji maszyny.

Struktura kontroli temperatury i materiał odporny na zużycie lufy to dwie odrębne decyzje projektowe.

Standardowa lufa azotowana może być odpowiednia do ogólnego przetwarzania polimerów o umiarkowanym zużyciu. Bardziej wymagające zastosowania mogą wymagać dodatkowej ochrony otworu.

Dostępne opcje materiałowe obejmują:

• 38CrMoAlA z azotowanym otworem
• Wkładka ze stali narzędziowej
• Wkładka bimetaliczna
• Wkładka odporna na zużycie na bazie niklu
• Wewnętrzny otwór pokryty laserowo
• Integralna tuleja stopowa
• System stopów odpornych na korozję

Materiał powinien być wybierany zgodnie z warunkami ścierania, korozji, ciśnienia i czyszczenia, a nie tylko wymaganiami temperaturowymi.

Funkcje grzewcze i chłodzące muszą być precyzyjnie umieszczone, ponieważ znajdują się blisko otworu, otworów na śruby i struktur połączeń.

Inspekcja może obejmować:

• Wymiary wewnętrznego otworu
• Odległość osiowa
• Całkowita długość lufy
• Dokładność powierzchni połączeń
• Pozycja i głębokość otworów grzewczych
• Pozycja kanałów chłodzących
• Wymiary wlotu i wylotu
• Pozycja czujnika temperatury
• Ciągłość kanału
• Uszczelnienie kanałów chłodzących
• Wyrównanie z sąsiednimi sekcjami

Przed wysyłką można przeprowadzić testy ciśnieniowe lub uszczelniające kanałów chłodzących.

Zapisy z inspekcji mogą być również przechowywane do przyszłych powtórnych zamówień.

Proszę podać:

1. Oryginalny rysunek lufy lub użyta próbka
2. Pozycja lufy w procesie wytłaczania
3. Istniejąca metoda ogrzewania
4. Istniejący układ kanałów chłodzących
5. Pozycje wlotu i wylotu wody chłodzącej
6. Układ czujnika temperatury
7. Aktualna temperatura docelowa dla każdej strefy
8. Rzeczywiste wahania temperatury
9. Przetwarzany materiał
10. Prędkość ślimaka i przybliżona przepustowość
11. Opis obecnego problemu termicznego
12. Wymagana ilość

Dane temperaturowe z rzeczywistej produkcji mogą pomóc określić, czy główny problem wynika z lufy, ustawień procesu, konfiguracji ślimaka czy systemu chłodzenia.

Czy każda sekcja lufy może mieć oddzielny obieg chłodzenia?

Tak, gdy struktura lufy i dostępna przestrzeń na to pozwalają. Układ kanałów musi być skoordynowany z otworami na śruby, portami, otworami grzewczymi i powierzchniami połączeń.

Czy niezależne chłodzenie może całkowicie zapobiec przegrzewaniu?

Niekoniecznie. Przegrzewanie może być również spowodowane nadmierną prędkością ślimaka, wysokim ścinaniem, ograniczonym przepływem materiału lub nieodpowiednią konfiguracją ślimaka. Należy ocenić cały proces.

Czy nowa lufa może połączyć się z istniejącym systemem grzewczym i chłodzącym?

Tak. Pozycje wlotu, pozycje wylotu, otwory grzewcze i interfejsy czujników mogą być dopasowane do oryginalnego układu, gdy podane są dokładne wymiary.

Czy niezależna kontrola temperatury jest przydatna przy częstych zmianach materiału?

Tak. Oddzielna kontrola stref lufy może ułatwić regulację różnych sekcji procesu podczas zmian produktu, chociaż rzeczywisty czas reakcji zależy również od masy lufy, mocy grzewczej i warunków wody chłodzącej.

Prześlij nam swój rysunek lufy, istniejący układ grzewczy i chłodzący oraz obecny problem z kontrolą temperatury.

Możemy pomóc w ocenie:

• Które sekcje lufy wymagają niezależnego chłodzenia
• Czy pozycje grzałek lub czujników powinny zostać zmienione
• Czy sąsiednie strefy temperaturowe wzajemnie się zakłócają
• Czy istniejące interfejsy chłodzące mogą zostać zachowane
• Które wymiary muszą zostać potwierdzone przed produkcją

Prześlij swoje wymagania dotyczące stref temperaturowych do przeglądu technicznego
