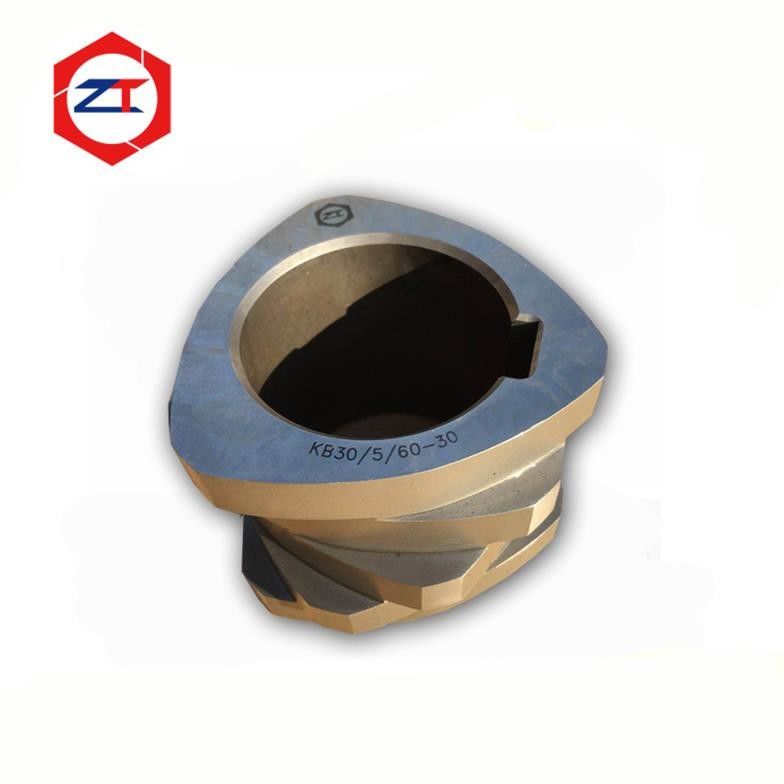

Precyzyjny element ślimakowy trójzwojowy 71 mm do zamiennika OEM klasy 75

Element zamienny śruby musi robić więcej niż tylko pasować do nominalnego rozmiaru wytłaczarki. W przypadku istniejącej linii do wytłaczania dwuślimakowego klasy 75, nowy element musi również odtwarzać wymagany średnicę zewnętrzną, trójzwojny profil roboczy, długość, interfejs wielowypustu, wymiary czołowe i pozycję montażu.

Ten precyzyjny element śruby wytłaczarki dwuślimakowej 71 mm jest przeznaczony do zastosowań zamiennych OEM, gdzie spójność wymiarowa i prawidłowe dopasowanie montażowe są kluczowe. Element wykorzystuje stal narzędziową W6Mo5Cr4V2 / 6542 i jest produkowany z kontrolowanymi tolerancjami wymiarowymi, aby pomóc w utrzymaniu kompatybilności z istniejącym zespołem śruby.

Dla klientów wymieniających tylko jeden lub kilka zużytych elementów, dokładna geometria jest szczególnie ważna, ponieważ nowy komponent musi prawidłowo współpracować z pozostałymi oryginalnymi elementami już zamontowanymi na wale.

Modułowy zespół ślimaka dwuślimakowego może zawierać wiele indywidualnych elementów transportujących, ugniatających, mieszających i przejściowych. Każdy komponent jest pozycjonowany obok następnego, tworząc kompletną konfigurację śruby.

Jeśli zamienny element ma nieprawidłową długość, profil zewnętrzny lub wymiar czołowy, błąd nie pozostaje odizolowany do jednego komponentu. Może to wpłynąć na ostateczny stos śruby, pozycjonowanie elementu i stan montażu.

Dla tego elementu śruby 71 mm, kontrolowane tolerancje produkcyjne obejmują:

• Tolerancja długości: ±0,01 mm
• Tolerancja średnicy zewnętrznej: -0,03 / 0 mm
• Tolerancja łuku przejściowego: ±0,02 mm

Te kontrolowane wymiary są szczególnie ważne w projektach zamiennych OEM, gdzie nowy element musi pasować do istniejącego systemu śrubowego, a nie do całkowicie nowego zespołu.

Element śruby trójzwojnej ma inną geometrię roboczą niż konwencjonalne elementy jedno- lub dwuzwojne.

Jednakże, trzy zwoje nie powinny być automatycznie opisywane jako „lepsze” lub „o wyższej wydajności”. Prawidłowa geometria zależy od oryginalnej konfiguracji śruby i funkcji elementu na tej pozycji procesu.

W przypadku projektu zamiennego OEM, głównym celem jest dokładne odtworzenie wymaganego profilu trójzwojnego, tak aby zamienny komponent nadal pełnił zamierzoną funkcję w ramach istniejącej konstrukcji śruby.

Ważne parametry zamienne obejmują:

• Profil trójzwojny
• Średnica zewnętrzna
• Długość elementu
• Skok i podziałka
• Geometria przejściowa
• Wewnętrzny interfejs wielowypustu
• Wymiary czołowe
• Pozycja montażu w konfiguracji śruby

Jeśli oryginalny element uległ już znacznemu zużyciu, wymiary te nie powinny być kopiowane bezpośrednio bez wcześniejszego zidentyfikowania, które powierzchnie straciły materiał podczas eksploatacji.

Obecny element 71 mm jest produkowany z W6Mo5Cr4V2, powszechnie znanego jako stal narzędziowa 6542.

W przypadku wytłaczania dwuślimakowego, dobór materiału powinien być zawsze powiązany z rzeczywistymi warunkami pracy. Szybkość zużycia może się znacznie różnić w zależności od rodzaju polimeru, zawartości wypełniacza, włókna szklanego, dodatków mineralnych, prędkości ślimaka, momentu obrotowego i lokalizacji elementu w konfiguracji śruby.

Stal narzędziowa może stanowić praktyczne rozwiązanie odporne na ścieranie dla wielu zastosowań w mieszaniu, ale najtwardszy lub najdroższy materiał nie jest automatycznie właściwym wyborem dla każdej pozycji.

Jeśli istniejący element 6542 już zapewnia akceptowalny okres eksploatacji, powtórzenie oryginalnej specyfikacji materiałowej może być odpowiednie. Jeśli zużycie jest nietypowo szybkie, warunki procesu i mechanizm zużycia powinny zostać przeanalizowane przed prostym wyprodukowaniem kolejnego identycznego elementu.

Nominalna średnica zewnętrzna jest tylko punktem wyjścia do wymiany.

Precyzyjny zamienny element śruby OEM powinien również pasować:

Profil roboczy → Skok i podziałka → Długość elementu → Wielowypust wewnętrzny → Czoła → Geometria przejściowa → Pozycja w konfiguracji śruby

Interfejs wielowypustu jest szczególnie ważny, ponieważ łączy element śruby z wałem i przenosi moment obrotowy przez modułowy zespół śruby.

Jeśli wielowypust jest zbyt luźny, nadmierny luz może przyczynić się do ruchu i zużycia interfejsu. Jeśli jest zbyt ciasny, montaż i demontaż mogą stać się trudne.

Celem jest zatem odtworzenie wymaganego dopasowania wielowypustu, a nie tylko wyprodukowanie komponentu o tym samym wyglądzie zewnętrznym.

Wiele elementów śruby jest montowanych szeregowo wzdłuż wału.

Oznacza to, że niewielki błąd wymiarowy w jednym elemencie może przyczynić się do skumulowanego błędu, gdy wiele elementów jest instalowanych razem.

Kontrolowana długość elementu i precyzyjnie obrobione czoła pomagają utrzymać zaprojektowany całkowity stos śruby i prawidłowy kontakt między sąsiednimi komponentami.

Staje się to szczególnie ważne, gdy klienci wymieniają tylko kilka zużytych elementów, zachowując pozostały zestaw śrub.

Nowe części muszą integrować się z istniejącym zespołem, nie powodując nieoczekiwanych szczelin, zakłóceń ani zmian w całkowitej długości stosu.

Oryginalny rysunek jest preferowanym odniesieniem do wymiany OEM, ale nie zawsze jest dostępny w starszych liniach wytłaczarskich.

Istniejący element śruby może być również zmierzony i użyty jako odniesienie do wymiany.

Jednakże, zużytego komponentu nie należy kopiować w ciemno.

Przed określeniem nowych wymiarów produkcyjnych, zużyty element powinien zostać oceniony w celu zidentyfikowania:

• Oryginalne powierzchnie odniesienia
• Zużyte powierzchnie zwojów
• Zmiany średnicy zewnętrznej
• Zużycie wielowypustu
• Stan czoła
• Zużycie profilu przejściowego

Tam, gdzie to możliwe, porównanie zużytego elementu z sąsiednimi elementami, interfejsem wału lub innymi oryginalnymi danymi wymiarowymi może pomóc w odtworzeniu prawidłowej geometrii funkcjonalnej.

W wielu modułowych systemach dwuślimakowych, tak.

Jeśli wał, cylinder i pozostałe elementy śruby są nadal w dopuszczalnym stanie, poszczególne zużyte elementy mogą zostać ocenione do wymiany zamiast automatycznego wymiany całego zestawu śrub.

Ważnym wymogiem jest kompatybilność wymiarowa i funkcjonalna.

Zamienny element musi pasować do istniejącego wielowypustu wału, sąsiednich elementów i oryginalnej pozycji procesu.

Z tego powodu zalecamy zidentyfikowanie zużytej pozycji w konfiguracji śruby przed wyprodukowaniem zamiennego elementu.

Do wstępnej oceny prosimy o podanie:

1. Model wytłaczarki lub informacja o maszynie klasy 75
2. Istniejący rysunek lub próbka elementu śruby
3. Pozycja elementu śruby w konfiguracji śruby
4. Informacje o przetwarzanym polimerze i wypełniaczu
5. Zdjęcia zużytego elementu
6. Informacje o pasującym wale lub wielowypustu, jeśli dostępne

Jeśli oryginalny rysunek jest niedostępny, istniejący element może zostać zmierzony po zidentyfikowaniu zużytych obszarów.

Nie. Profil roboczy, długość elementu, podziałka, wielowypust, czoła i geometria przejściowa muszą również pasować do istniejącego zespołu śruby.

Ponieważ nowy element musi prawidłowo pasować do istniejących sąsiednich elementów. Błędy długości lub profilu mogą wpłynąć na dopasowanie i całkowite wymiary stosu śruby.

Nie. Liczba zwojów i geometria powinny odpowiadać oryginalnej funkcji procesu i konfiguracji śruby. Celem wymiany OEM jest dokładne dopasowanie funkcjonalne, a nie zmiana geometrii bez oceny procesu.

Tak. Jednakże, zużyte powierzchnie muszą zostać najpierw zidentyfikowane, aby zużycie eksploatacyjne nie zostało odtworzone w nowym elemencie.

Tak, gdy pozostały zestaw śrub, wał i cylinder są nadal odpowiednie do dalszego użytku, a zamienne elementy mogą być dokładnie dopasowane.

Jeśli Twoja linia wytłaczarska klasy 75 ma zużyte elementy śruby trójzwojnej, prześlij nam istniejący element, rysunek lub informacje wymiarowe wraz z jego pozycją w konfiguracji śruby.

Możemy ocenić:

Wymiary 71 mm → Profil trójzwojny → Interfejs wielowypustu → Długość elementu → Dopasowanie czoła → Materiał → Kompatybilność z wymianą OEM

Prześlij dane swojego elementu śruby 71 mm do przeglądu wymiany OEM
