Zestaw beczek z podwójną śrubą 65 mm i elementów śrubowych do wytłaczania arkuszy PET

Zestaw dwuślimakowej lufy i elementów ślimaka 65 mm do wytłaczania płyt PET

Ten zestaw dwuślimakowej lufy i elementów ślimaka 65 mm jest przeznaczony do linii do wytłaczania płyt PET, które wymagają dopasowanych części zamiennych, zamiast zakupu lufy i elementów ślimaka oddzielnie.

Konfiguracja opiera się na dwuślimakowym systemie Model 65 z średnicą wewnętrzną lufy Φ63 mm i rozstawem osi 52 mm. Oryginalna konfiguracja produktu łączy konstrukcję lufy z pełną wykładziną z elementami ślimaka W6Mo5Cr4V2 (6542) i może obejmować sekcje lufy zamknięte, zasypowe, odpowietrzające i kombinowane.

Oceniając lufę i elementy ślimaka jako jeden system roboczy, zestaw zamienny pomaga utrzymać prawidłową geometrię, kompatybilność montażu i luz między ślimakiem a lufą.

Typowe problemy, które może rozwiązać:

• Lufa i elementy ślimaka zakupione z różnych źródeł nie pasują do siebie
• Nadmierny luz po wymianie tylko zużytych elementów ślimaka
• Nowa lufa zainstalowana z mocno zużytymi istniejącymi ślimakami
• Nieprawidłowe wymiary wielowypustu lub elementów ślimaka
• Wymiary lufy odpowietrzającej nie pasują do istniejącej linii PET
• Trudność w odtworzeniu starszej konfiguracji wytłaczania

Kluczowe specyfikacje

Istniejąca strona produktu zawiera kluczowe wymiary Modelu 65 i identyfikuje produkt jako lufę z pełną wykładziną w połączeniu z elementami ślimaka 6542.

Dlaczego wymieniać lufę i elementy ślimaka jako dopasowany zestaw?

Średnica wewnętrzna lufy i elementy ślimaka współpracują ze sobą, tworząc rzeczywisty luz roboczy wewnątrz ekstrudera dwuślimakowego.

Podczas długotrwałej produkcji oba komponenty stopniowo się zużywają.

Jeśli wymienione zostaną tylko elementy ślimaka, a średnica wewnętrzna lufy jest już nadmierna, nowe ślimaki mogą nadal pracować z nadmiernym luzem.

Podobnie, instalacja nowej lufy przy jednoczesnym dalszym użytkowaniu mocno zużytych elementów ślimaka może nie przywrócić pierwotnego stanu roboczego.

W przypadku wytłaczania płyt PET nieprawidłowy luz roboczy może przyczynić się do:

• Cofanie się materiału
• Zmniejszona wydajność transportu
• Niestabilne ciśnienie
• Zmiany w zachowaniu napełniania
• Niższa powtarzalność procesu

W przypadku mocno zużytych systemów, wspólna ocena lufy i elementów ślimaka stanowi lepszą podstawę do wymiany.

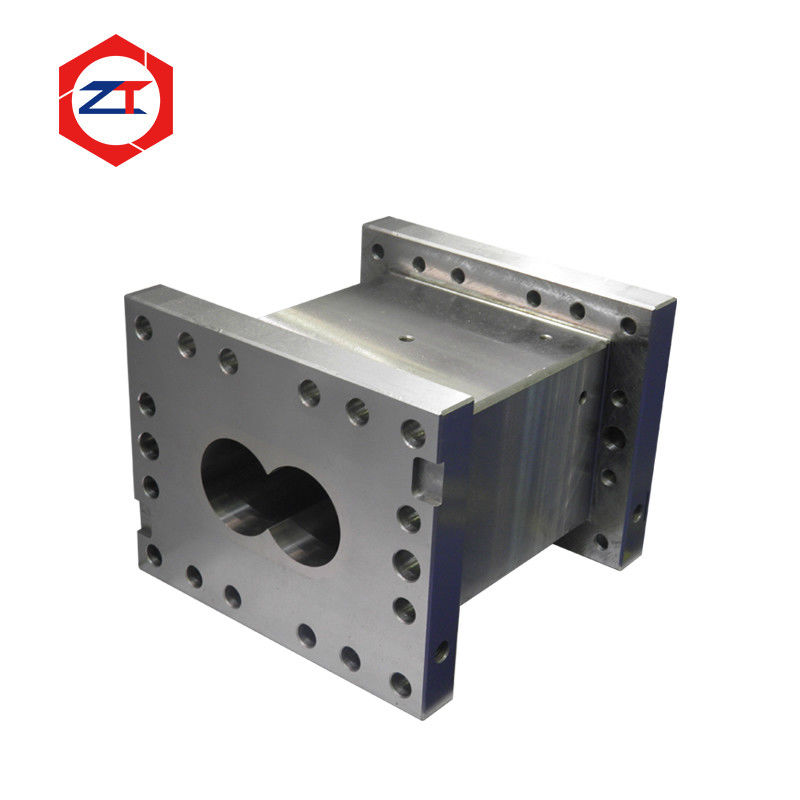

Lufa z pełną wykładziną dla ochrony przed zużyciem

Konstrukcja lufy wykorzystuje korpus ze stali konstrukcyjnej w połączeniu z pełną wykładziną.

Ta konstrukcja pozwala na dobór materiału roboczego otworu zgodnie z rzeczywistymi warunkami procesu, podczas gdy zewnętrzny korpus lufy zapewnia wsparcie strukturalne.

Obecna strona zawiera również wiele opcji materiałów wykładzin i luf pod kątem zużycia, korozji i połączonego zużycia-korozji.

W przypadku przetwarzania PET, wybór materiału powinien uwzględniać:

• Poziom zanieczyszczenia recyklowanego PET
• Wypełniacze lub dodatki
• Temperatura przetwarzania
• Istniejący wzór zużycia lufy
• Wymagana żywotność
• Warunki czyszczenia i eksploatacji

Wykładzina powinna być zatem dobierana zgodnie z rzeczywistymi warunkami awarii, a nie tylko twardością.

Elementy ślimaka W6Mo5Cr4V2

W6Mo5Cr4V2, powszechnie znany jako 6542, jest używany do elementów ślimaka w obecnej konfiguracji.

Wymienne elementy ślimaka mogą być produkowane zgodnie z istniejącym układem ślimaka, w tym:

• Elementy transportujące
• Elementy ugniatające
• Elementy cofające
• Elementy przejściowe
• Niestandardowe profile ślimaka

Ważne wymiary obejmują średnicę zewnętrzną, długość elementu, skok, wielowypust wewnętrzny i połączenie z sąsiednimi elementami ślimaka.

W przypadku projektów wymiany, zarówno zewnętrzny profil roboczy, jak i wewnętrzne połączenie wału muszą pasować do istniejącego sprzętu.

Sekcje lufy do wytłaczania płyt PET

Wytłaczanie płyt PET może wymagać więcej niż standardowej lufy zamkniętej.

W zależności od konfiguracji maszyny, sekcje lufy mogą obejmować:

• Lufa zasypowa
• Zamknięta lufa procesowa
• Lufa odpowietrzająca
• Sekcja odpowietrzania próżniowego
• Lufa kombinowana
• Niestandardowa sekcja procesowa

Istniejąca strona wyraźnie identyfikuje lufy odpowietrzające i kombinowane do wytłaczania płyt PET.

W przypadku przetwarzania PET, sekcje odpowietrzające są szczególnie ważne, gdy proces wymaga usuwania wilgoci lub lotnych składników.

Wymienne lufy odpowietrzające powinny zatem pasować nie tylko do średnicy wewnętrznej i rozstawu osi, ale także do otworu odpowietrzającego, interfejsu montażowego i otaczających sekcji lufy.

Dokładna wymiana na podstawie rysunku lub próbki

Zestaw lufy i elementów ślimaka można odtworzyć zgodnie z:

• Oryginalnymi rysunkami technicznymi
• Istniejącymi próbkami luf
• Istniejącymi próbkami elementów ślimaka
• Zmierzone wymiary
• Kompletna konfiguracja ślimaka

Krytyczne wymiary lufy obejmują:

• Otwór Φ63 mm
• Rozstaw osi 52 mm
• Długość lufy
• Powierzchnie połączeń
• Położenie otworów na śruby
• Otwór odpowietrzający
• Interfejsy grzania i chłodzenia

W przypadku elementów ślimaka należy również potwierdzić wielowypust, skok, profil i całkowitą zmontowaną długość.

Gdy zużyte komponenty są używane jako próbki, zużycie eksploatacyjne należy oddzielić od oryginalnych wymiarów projektowych przed produkcją.

Produkcja i kontrola

Kontrola może obejmować:

• Wymiary otworu lufy
• Rozstaw osi
• Wymiary interfejsu lufy
• Średnica zewnętrzna elementów ślimaka
• Wielowypust wewnętrzny
• Długość i profil elementu
• Weryfikacja materiału
• Uszczelnienie kanału chłodzącego
• Kompatybilność montażu

Dane wymiarowe mogą być przechowywane po potwierdzeniu, aby ułatwić przyszłe powtarzalne zamówienia wymienne.

Informacje wymagane do oceny

Proszę podać:

1. Model ekstrudera
2. Rysunek lub próbka lufy
3. Rysunek lub próbka elementów ślimaka
4. Kompletna konfiguracja ślimaka, jeśli dostępna
5. Typ materiału PET
6. PET dziewiczy lub z recyklingu
7. Aktualny stan zużycia
8. Istniejące materiały lufy i ślimaka
9. Konfiguracja odpowietrzania
10. Wymagana ilość

FAQ

Czy lufę i elementy ślimaka można zamówić razem?
Tak. Ta strona jest specjalnie pozycjonowana jako dopasowany zestaw zamienny.

Czy średnica otworu wynosi 65 mm?
Obecna konfiguracja Modelu 65 wykorzystuje otwór Φ63 mm i rozstaw osi 52 mm.

Czy można wymienić tylko zużyte komponenty?
Tak, ale pozostałe elementy lufy i ślimaka powinny zostać sprawdzone, aby upewnić się, że luz roboczy pozostaje akceptowalny.

Czy materiał można ulepszyć?
Tak. Materiały wykładziny lufy i elementów ślimaka można ponownie rozważyć zgodnie z rzeczywistym zużyciem, korozją i warunkami przetwarzania PET.

Prześlij nam swój rysunek lufy, próbki elementów ślimaka lub istniejące wymiary. Możemy ocenić, czy lufę i ślimaki należy wymienić razem i potwierdzić krytyczne wymiary przed produkcją.

Prześlij dane lufy i ślimaka swojego ekstrudera PET do przeglądu technicznego
