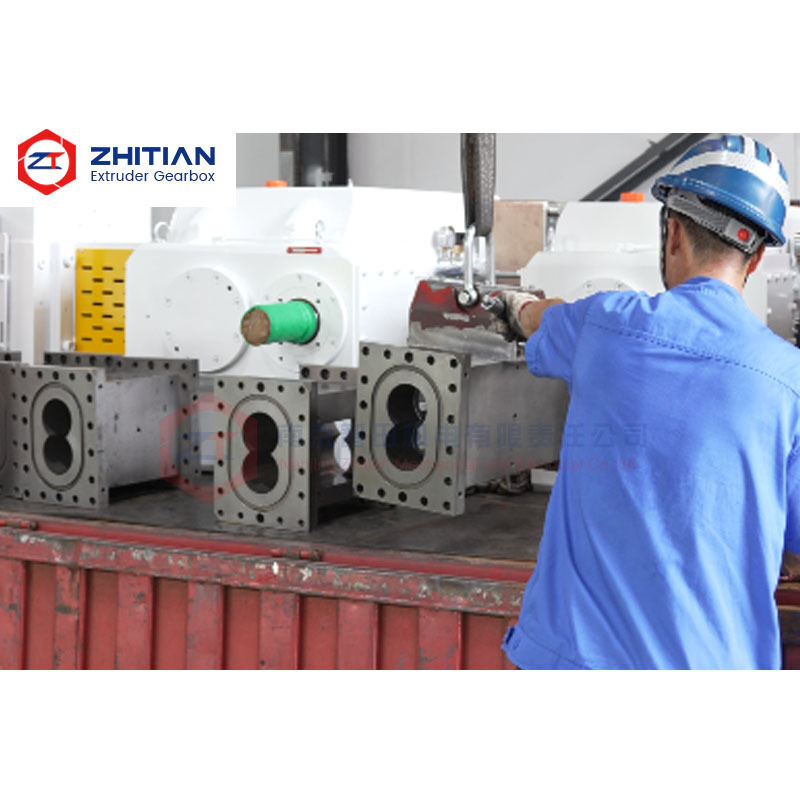

Precyzyjna beczka z dwoma śrubokrętami z obudową bimetalową na bazie niklu

Ta precyzyjna dwuślimakowa beczka ekstrudera bimetalicznego jest przeznaczona do zastosowań zamiennych, gdzie sama odporność na zużycie nie wystarcza. Należy również zachować dokładną geometrię otworu, rozstaw osi i wymiary połączeń, aby nowa beczka działała poprawnie z istniejącymi elementami ślimaka i sąsiednimi sekcjami beczki.

Wkładka bimetaliczna na bazie niklu zapewnia chronioną powierzchnię roboczą, podczas gdy precyzyjna obróbka kontroluje krytyczne wymiary wymagane do montażu i luzu między ślimakiem a beczką.

Pomaga użytkownikom rozwiązać problemy, takie jak:

• Beczkowe zamienne, które pasują zewnętrznie, ale mają nieprawidłowe wyrównanie wewnętrzne
• Nierównomierny luz między ślimakiem a beczką
• Przedwczesne zużycie spowodowane niewspółosiowością otworu
• Stopnie wewnętrzne między sąsiednimi sekcjami beczki
• Trudności w dopasowaniu istniejących interfejsów beczki
• Zniekształcenie otworu po obróbce wkładki
• Zużycie i korozja w trudnych warunkach wytłaczania

Dodanie wkładki odpornej na zużycie nie czyni automatycznie beczki dobrym elementem zamiennym.

Wkładka musi być zintegrowana bez utraty kontroli nad krytyczną geometrią beczki.

Ważne wymiary obejmują:

• Rozmiar otworu wewnętrznego
• Geometria otworu
• Rozstaw osi
• Równoległość
• Całkowita długość beczki
• Przednie i tylne powierzchnie połączeń
• Wymiary pozycjonowania
• Położenie otworów na śruby
• Wyrównanie z sąsiednimi sekcjami beczki

Jeśli te wymiary są niedokładne, beczka może nadal być przykręcona do maszyny, ale działać z nieprawidłowym wewnętrznym dopasowaniem do ślimaków.

Możliwe konsekwencje obejmują nierównomierny luz, zlokalizowane tarcie, retencję materiału, nienormalne zużycie i niestabilne przetwarzanie.

Z tego powodu dokładność zamiennika powinna być oceniana wraz z wydajnością wkładki.

Wytłaczanie dwuślimakowe opiera się na kontrolowanym luzie między elementami ślimaka a otworem beczki.

Jeśli jedna strona otworu jest bliżej ślimaka niż druga, lub jeśli rozstaw osi jest nieprawidłowy, luz roboczy staje się nierównomierny.

Może to prowadzić do:

• Zlokalizowany kontakt lub przyspieszone zużycie
• Nierównomierny przepływ materiału
• Zwiększony przepływ wsteczny w zużytych obszarach
• Zmiany w rozwoju ciśnienia
• Zmniejszona powtarzalność procesu
• Krótsza żywotność nowych elementów ślimaka

Precyzyjna beczka ekstrudera zamienna powinna zatem odtwarzać wymaganą geometrię wewnętrzną, a nie tylko zewnętrzne wymiary montażowe.

Przy wymianie zużytej beczki należy również sprawdzić stan istniejących elementów ślimaka. Wymiary nowej beczki nie powinny po prostu odtwarzać zużycia, które już istnieje w starym komponencie.

Wkładka wewnętrzna to powierzchnia bezpośrednio narażona na przetwarzany materiał.

Systemy stopów na bazie niklu mogą być rozważane, gdy proces wymaga połączenia:

• Odporność na zużycie
• Odporność na korozję
• Stabilna ochrona powierzchni
• Ciągła trwałość operacyjna

Typowe wymagające materiały mogą obejmować polimery wypełnione, materiały z recyklingu, związki funkcjonalne i formulacje zawierające agresywne chemicznie dodatki.

Dokładny skład wkładki powinien być dobierany zgodnie z rzeczywistym materiałem i mechanizmem awarii.

W przypadku głównie warunków ściernych priorytetem może być odporność na zużycie. Gdy atak chemiczny występuje wraz z abrazją, należy również wziąć pod uwagę odporność na korozję.

Celem jest dopasowanie powierzchni roboczej do procesu, a nie wybór wkładki tylko na podstawie wartości twardości.

Segmentowe ekstrudery dwuślimakowe wykorzystują wiele sekcji beczki montowanych sekwencyjnie.

Wewnętrzne otwory tych sekcji powinny tworzyć ciągłą ścieżkę przepływu.

Jeśli sekcja zamienna ma nieprawidłową pozycję otworu lub geometrię powierzchni połączenia, na złączu może pojawić się stopień wewnętrzny.

Może to przyczynić się do:

• Retencja materiału
• Lokalne przegrzewanie
• Degradacja polimeru
• Trudne czyszczenie
• Fluktuacje ciśnienia
• Zlokalizowane zużycie w pobliżu połączenia

W przypadku projektów zamiennych należy zatem sprawdzić wymiary przedniego i tylnego połączenia wraz z wewnętrznym otworem.

Preferowane są oryginalne rysunki. Jeśli dostępna jest tylko używana próbka, zużyte lub uszkodzone wymiary muszą zostać zidentyfikowane przed wyprodukowaniem nowej beczki.

Beczka może być produkowana zgodnie z:

• Oryginalne rysunki techniczne
• Istniejące próbki beczek
• Zmierzone wymiary
• Informacje o interfejsie maszyny
• Wymagania procesowe

Niestandardowe szczegóły obejmują:

• Geometria otworu
• Rozstaw osi
• Długość beczki
• Powierzchnie połączeń
• Cechy pozycjonowania
• Układ otworów na śruby
• Porty podawania i odpowietrzania
• Interfejs podajnika bocznego
• Otwory grzewcze
• Kanały chłodzące
• Otwory na czujniki temperatury
• Materiał wkładki

Celem jest odtworzenie wymaganego interfejsu i geometrii roboczej przy jednoczesnym ulepszeniu ochrony wewnętrznego otworu tam, gdzie jest to konieczne.

Precyzyjna inspekcja jest szczególnie ważna po etapach obróbki wkładki i otworu.

Inspekcja może obejmować:

• Wymiary otworu wewnętrznego
• Rozstaw osi
• Geometria otworu
• Równoległość
• Długość całkowita
• Dokładność powierzchni połączeń
• Wymiary pozycjonowania
• Położenie otworów na śruby
• Wymiary portów
• Stan powierzchni wkładki
• Szczelność kanałów chłodzących
• Weryfikacja materiału

Zapisy z inspekcji mogą być przechowywane w celu zapewnienia identyfikowalności wymiarowej i przyszłych powtarzalnych zamówień.

Po potwierdzeniu konfiguracji zamiennej, przechowywane dane wymiarowe mogą również uprościć późniejszą produkcję części zamiennych.

Proszę podać:

1. Marka ekstrudera i informacje o maszynie
2. Oryginalny rysunek beczki, jeśli dostępny
3. Używana próbka beczki lub szczegółowe wymiary
4. Wymiary otworu
5. Rozstaw osi
6. Całkowita długość beczki
7. Wymiary interfejsu przedniego i tylnego
8. Stan elementów ślimaka
9. Przetwarzany polimer
10. Informacje o wypełniaczach i dodatkach
11. Istniejący wzór zużycia lub korozji
12. Wymagany materiał wkładki, jeśli określono
13. Wymagana ilość

W przypadku używanych próbek pomocne są zdjęcia i pomiary zużycia w celu oddzielenia oryginalnych wymiarów projektowych od wymiarów zmienionych przez zużycie eksploatacyjne.

Dlaczego dokładność wymiarowa jest ważna dla beczki bimetalicznej?

Ponieważ sama wydajność wkładki nie może zrekompensować nieprawidłowej geometrii otworu lub rozstawu osi. Niewłaściwe dopasowanie wymiarowe może prowadzić do nierównomiernego luzu i zlokalizowanego zużycia.

Czy wkładka na bazie niklu nadaje się do każdego zastosowania?

Nie. Wkładka powinna być dobierana w zależności od ścierania, korozji, temperatury i przetwarzanego materiału. Inne systemy materiałowe mogą być bardziej odpowiednie dla niektórych zastosowań.

Czy zużyta beczka może być użyta jako próbka produkcyjna?

Tak, ale najpierw należy zidentyfikować zużyte wymiary. Beczka zamienna powinna odtwarzać prawidłową geometrię projektową, a nie kopiować istniejące zużycie.

Czy elementy ślimaka powinny być sprawdzane podczas wymiany beczki?

Tak. Zużycie ślimaka i beczki wpływa na ten sam luz roboczy. Poważnie zużyte elementy ślimaka mogą zmniejszyć korzyści z instalacji nowej precyzyjnej beczki.

Prześlij nam swój rysunek beczki, używaną próbkę lub krytyczne informacje wymiarowe.

Możemy pomóc ocenić:

• Które wymiary są krytyczne dla kompatybilności zamiennika
• Czy istniejący otwór i rozstaw osi zmieniły się z powodu zużycia
• Czy wkładka bimetaliczna na bazie niklu jest odpowiednia
• Czy elementy ślimaka również powinny być sprawdzane
• Które wymiary należy potwierdzić przed produkcją

Prześlij swój rysunek beczki do przeglądu precyzyjnego zamiennika
