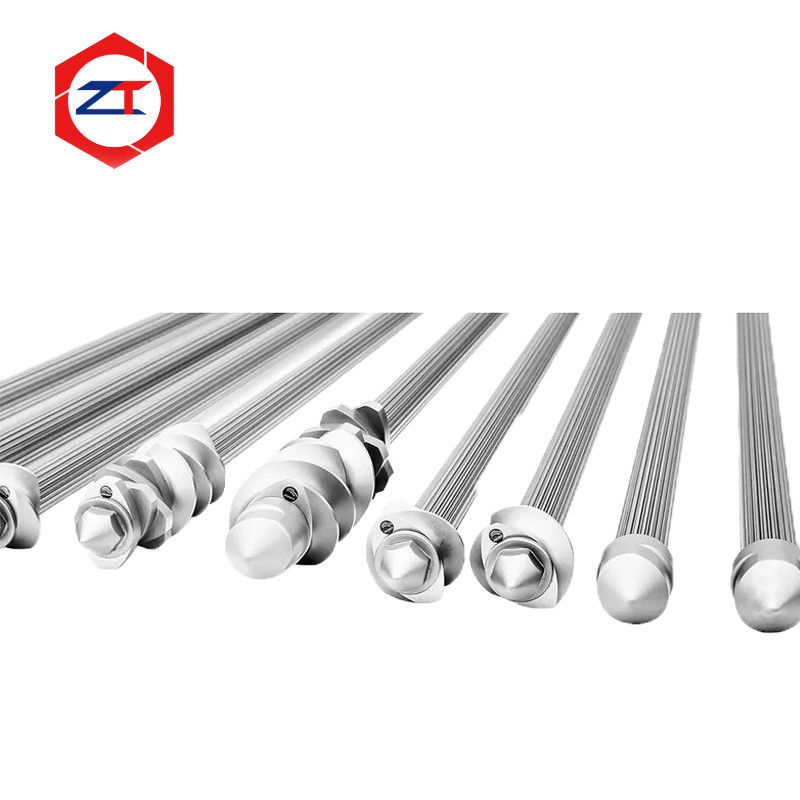

Wał wytłaczarki dwuślimakowej 71 mm do zamiennika OEM klasy 75

71mm Twin Screw Extruder Shaft do wymiany OEM klasy 75

W przypadku zużycia, skręcenia lub uszkodzenia wału w istniejącej linii wytłaczania klasy 75 znalezienie nowego wału nie polega jedynie na zamówieniu innego wału o tej samej średnicy nominalnej.

To...71 mm wiązka wytłaczacza dwuskrętowegojest zaprojektowany do wymiany istniejących systemów wytłaczania z dwoma śrubokrętami ko-rotującymi klasy 75 przez OEM, w przypadku których nowy wał musi nadal pracować z istniejącymi elementami śrubokrętami klienta,połączenie skrzynki biegów i konstrukcja blokowania.

Obecny produkt jest oparty na systemie śruby o średnicy 71 mm i obsługuje opcje materiałów, w tym 40CrNiMo, WR15E i WR30,o pojemności nieprzekraczającej 10 W.

Celem zastąpienia jest proste:

Dokładnie dopasować istniejącą maszynę bez odtwarzania zużycia już obecnego na starym wału.

Jakie problemy rozwiązuje 71 milimetrowy rdzeń?

Stare linie wytłaczania mogą pozostać mechanicznie wydajne nawet wtedy, gdy poszczególne elementy przesyłowe stają się trudne do pozyskania.

Typowe problemy klientów obejmują:

• Oryginalne zużycie wału lub uszkodzenie splina
• Wkręcenie lub złamanie wału
• Zwiększenie odległości między elementami wału a śruby
• Oryginalne części zamienne stają się coraz trudniejsze do zdobycia
• Długi czas realizacji części zamiennych
• Nowe elementy śruby nie pasują już prawidłowo do starego wału
• Brakujące lub niekompletne oryginalne rysunki

W takich sytuacjach wał zastępczy należy ocenić jako część kompletnego zespołu śruby, a nie jako izolowany stalowy pręt.

Zaprojektowane do istniejących zespołów elementów śrubowych 71 mm

Modułowy zespół dwuskrutkowy zawiera wiele elementów przenośnych, bloków kształtowania i elementów mieszania zainstalowanych wzdłuż wału.

W przypadkuOEM wymiana wału wytłaczacza, nowy wał musi pozostać kompatybilny z elementami śruby, które będą nadal stosowane.

Do wymiarów krytycznych należą:

Profil szczytu → wymiary szczytu → średnica wału → pozycjonowanie elementu → długość całkowita → interfejs blokowania końca

Węgiel, który różni się tylko nieznacznie w geometri spline lub wymiarach pozycjonowania, może powodować problemy podczas montażu.

Celem nie jest zatem jedynie osiągnięcie nominalnego rozmiaru maszyny 71 mm. Należy dokładnie odtworzyć pełny interfejs między elementami wału i śruby.

Zastąpienie urządzenia OEM wymaga więcej niż tylko kopiowania starego szybu

Stary wał może być przydatny jako punkt odniesienia pomiarowego, ale nie powinien być automatycznie traktowany jako oryginalny standard projektowy.

Po wielu latach eksploatacji, spline może już stracić materiał. Powierzchnie przekazujące moment obrotowy mogą wykazywać lokalne zużycie, a wał może mieć deformację.

Jeśli te zużyte wymiary zostaną bezpośrednio skopiowane, nowy wał może odtworzyć nadmierną wolność montażu.

W przypadku projektów zastępczych należy najpierw ocenić istniejący element, aby odróżnić:

Oryginalne wymiary funkcjonalne z użytkowania.

Jeżeli dostępne są rysunki, można je porównać z używanym wałem, a jeśli nie są dostępne rysunki, można zmierzyć razem wał i odpowiednie elementy śruby.

Wybór materiału zgodnie z warunkami eksploatacji

Istniejące wykazy produktów40CrNiMo, WR15E i WR30jako opcje materialne.

Właściwy materiał powinien być wybrany zgodnie z rzeczywistymi wymaganiami w zakresie transmisji, a nie po prostu wybierać najwyższą cenę.

Ważne są między innymi:

• Rzeczywisty moment przenoszony
• Prędkość śruby
• Geometria linii
• Ciągłe obciążenie robocze
• Zmiany momentu obrotowego
• Formuła materiału
• Istniejąca historia obsługi wału

Jeśli poprzedni wał nie działał z powodu wielokrotnego przeciążenia, sama zmiana materiału może nie rozwiązać problemu.

Należy również dokonać przeglądu mocy wyjściowej skrzynki biegów i rzeczywistego obciążenia produkcyjnego.

Wzmocnienie sznura wpływa na przenoszenie i montaż momentu obrotowego

Węzło spline przenosi moment obrotowy do wewnętrznego węzła obrotowego każdego elementu śruby.

Jeśli dopasowanie staje się zbyt luźne, powtarzane zmiany momentu obrotowego mogą zwiększyć względny ruch i zużycie interfejsu.

Jeśli pas jest zbyt ciasny, montaż i usunięcie elementów śrubowych może stać się trudne.

Dla71 mm wiązka wytłaczacza dwuskrętowego, celem jest kontrolowane zaangażowanie spline, które zapewnia zarówno niezawodne przenoszenie momentu obrotowego, jak i praktyczne montaż śruby.

Jest to szczególnie ważne, gdy klient zamierza zachować istniejące elementy śruby i wymienić tylko wał.

Dopasowanie skrzynki biegów i interfejsów końcowych

Śrubkowy element jest tylko jedną stroną problemu wymiany.

Odwrotny koniec wału musi również odpowiadać istniejącemu układowi transmisji i blokowania.

W związku z powyższym ocena wymiany powinna potwierdzić:

Połączenie po stronie skrzyni biegów → Długość wału → Pozycje elementów śruby → Przodu konstrukcja blokowania → Układ chłodzenia

Obecny produkt może być skonfigurowany z systemem chłodzenia lub bez niego w zależności od istniejącej konstrukcji maszyny.

W przypadku starszej maszyny zachowanie tych interfejsów może umożliwić klientowi wymianę zużytego wału bez koniecznej modyfikacji otaczającego sprzętu wytłaczania.

Kiedy należy sprawdzać elementy wału i śruby?

Jeśli nowe elementy śruby są luźne na starym wałku, to wiązka wału może być już zużyta.

Jednakże wewnętrzna szczelina istniejących elementów śrubowych może również się zużywać.

W związku z powyższym, gdy zgłoszono nadmierne oczyszczanie, lepiej jest sprawdzić:

Włókno wiązania + wewnętrzne wiązanie elementu śruby + rzeczywiste dopasowanie zespołu

Wymiana tylko jednej strony mocno zużytego interfejsu może nie przywrócić zamierzonego dopasowania.

Pomoże to również ustalić, czy klient potrzebuje tylko nowego wału, czy też wybrane elementy śruby powinny być wymienione jednocześnie.

Informacje niezbędne do przeglądu wymiany

Na początek należy zapewnić:

1. Istniejący model ekstrudera lub klasa maszyny
2. Istniejący rysunek lub próbka wału
3. Odpowiednie dane dotyczące elementu śrubowego lub spline
4. Całkowita długość wału
5. Informacje o połączeniu po stronie skrzynki biegów
6. Zdjęcia zużycia, skręcenia lub uszkodzenia

Jeżeli oryginalne rysunki nie są dostępne, można zmierzyć używany wał i elementy dopasowujące, aby zrekonstruować wymiary funkcjonalne.

Częste pytania

Czy ten wałek jest wybrany tylko na podstawie średnicy śruby 71 mm?

Nominalny rozmiar śruby określa ogólną klasę maszyny, ale geometria szczytu, długość wału, interfejsy końcowe i wymiary blokowania muszą również odpowiadać.

Czy możesz wykonać wał bez oryginalnego rysunku?

Można zmierzyć istniejący wał i odpowiednie elementy śruby, ale najpierw należy zidentyfikować zużyte obszary.

Mogę zatrzymać moje elementy śruby?

W wielu projektach wymiany, tak, pod warunkiem, że ich wewnętrzne spline i inne powierzchnie montażowe pozostają w akceptowalnym stanie.

Czy można dostosować materiał i strukturę chłodzenia?

Obecny produkt obsługuje wiele opcji i konfiguracji materiałów z chłodzeniem wału lub bez.

Poproś o przegląd wymiany wału 71 mm.

Jeśli linia wytłaczania klasy 75 ma zużyty, skręcony lub niedostępny wał, wyślij namistniejący wał, rysunek lub wymiary wraz z odpowiednim elementem śruby.

Możemy ocenić:

Wyposażenie w szybie → wymiary wału → interfejs skrzyni biegów → konstrukcja zamykania → materiał → konfiguracja chłodzenia

przed produkcją.

Wyślij swoje dane o wałku 71 mm do przeglądu OEM wymiany
