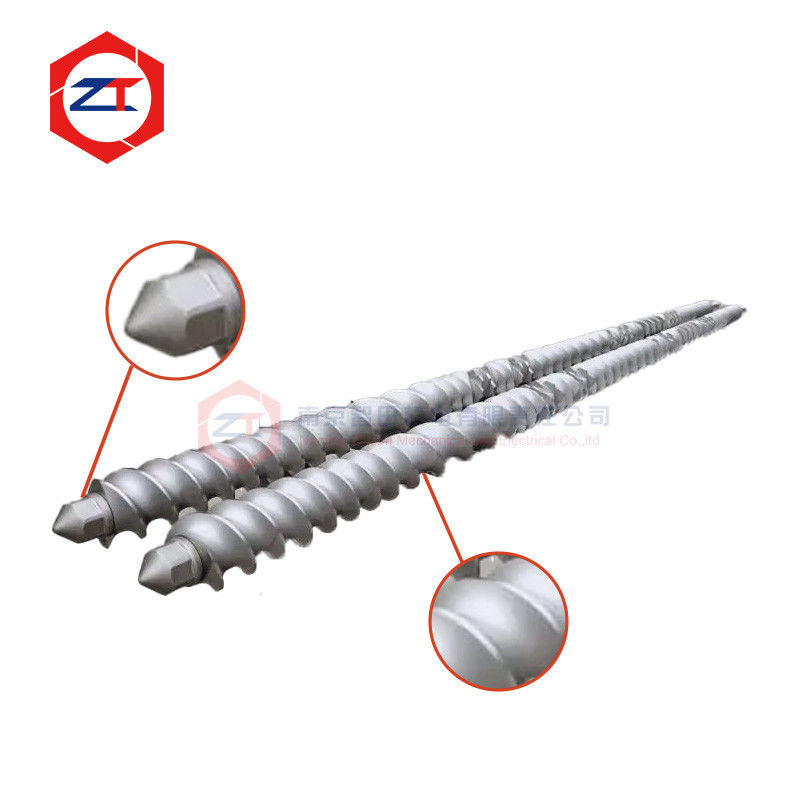

Precyzyjna wiązka wytłaczacza dwuskrętowego do precyzyjnego montażu elementów śruby

Precyzyjna wiązka wytłaczacza dwuskrętowego do precyzyjnego montażu elementów śruby

Awiązka wytłaczacza dwuskrętowegoZapewnia również odniesienie wymiarowe dla każdego elementu śruby zainstalowanego wzdłuż całego zespołu śruby.

Jeśli profil szczytu, średnica wału, prostota, położenie elementów lub połączenie końcowe są niepoprawne, nawet prawidłowo wykonane elementy śruby mogą być trudne do zainstalowania,rozwijają nadmierną otwartość lub nie są zmontowane do wymaganej całkowitej długości.

Ten precyzyjny wał wytłaczacza jest przeznaczony do wymiany OEM i niestandardowych zastosowań wytłaczania dwoma śrubokrętami, w których wymagana jest niezawodna transmisja momentu obrotowego i dokładna montaż śrubokrętów.

Dostępne konfiguracje mogą być wytwarzane zgodnie z oryginalnym rysunkiem, istniejącym wałem, interfejsem śruby lub zmierzonym wymiarem maszyny.Obecne opcje produktów obejmują dostosowaną pojemność i długość momentu obrotowego, 40CrNiMoA i wykrywanie usterek ultradźwiękowych.

Jakie problemy może powodować niepoprawnie lub zużyty wał?

Szyba może pozostać wizualnie nienaruszona, gdy jej spline lub powierzchnie robocze zmieniły się wystarczająco, aby wpłynąć na montaż.

Typowe problemy obejmują:

• Elementy śrubowe stają się zbyt luźne na wałku
• Nadmierna reakcja splinów po długotrwałej pracy
• Nowe elementy zamienne trudne do zainstalowania
• Nierównomierne dopasowanie między różnymi pozycjami śruby
• Akumulowany błąd montażowy wzdłuż całego zestawu śrub
• Lokalne zaburzenia lub zużycie pomiędzy wałem a elementem śruby
• Trudność w wymianie przestarzałego, oryginalnego wału wytłaczacza

Gdy pojawiają się takie problemy, zastąpienie tylko elementów śruby może nie rozwiązać całkowicie problemu.

Warunkiwiązka wytłaczacza dwuskrętowegonależy również sprawdzić.

Dokładne dopasowanie śrub jest kluczowe dla montażu śruby

Spline jest jednym z najważniejszych interfejsów w modułowym zespole z dwoma śrubokrętami.

Moment obrotowy z skrzynki biegów jest przesyłany przez wał, a następnie do poszczególnych elementów śruby poprzez to połączenie.

Jeśli przepustowość spline jest nadmierna, powtarzające się zmiany obciążenia mogą powodować względny ruch między wałem a elementem śruby.

Jeśli pas jest zbyt ciasny, instalacja i usunięcie elementów śrubowych może stać się trudne.

Z tego powodu celem nie jest po prostu utrzymanie szpiny.W celu utrzymania prawidłowego stosunku wymiarowego pomiędzy szybkiem i wewnętrznym połączeniem elementów śruby.

W przypadku projektów wymiany OEM geometria spline powinna być zatem sprawdzana wraz z istniejącymi elementami śrubowymi klienta lub oryginalnymi danymi wymiarowymi.

Dlaczego dokładność wału ma wpływ na całość śruby

Ekstrudera z dwoma śrubokrętami może wykorzystywać wiele pojedynczych elementów przenośnych, bloków tłoczenia, elementów mieszania i elementów przejściowych na jednym wałku.

Każdy element musi idealnie przesuwać się na wał i znajdować się w pobliżu sąsiedniego elementu.

Oznacza to, że dokładność wału wpływa na całość zespołu, w tym:

Przystosowanie sznurowania → Pozycjonowanie elementu → Kontakt końcowy → Całkowita długość zespołu → Zamykanie końcowe

Nawet jeśli każdy element śruby jest prawidłowo wykonany, niedokładny lub zużyty wał może powodować problemy z montażem całego zestawu śrub.

Dlatego teżwęzeł wytłaczacza precyzyjnegonależy oceniać jako część kompletnego zespołu śruby, a nie jako izolowany składnik stalowy.

Wybór materiału do przenoszenia momentu obrotowego

Wykorzystanie obecnego produktu40CrNiMoAjako jeden dostępny materiał wału i obsługuje dostosowany wybór materiału zgodnie z wymaganiami operacyjnymi.

Wybór materiału powinien uwzględniać:

• Wymagany moment obrotowy
• Średnica wału i geometria splina
• Prędkość śruby
• Ciągłe obciążenie robocze
• Zmiany obciążenia
• Rozmiar maszyny
• Istniejąca historia awarii

Celem jest zapewnienie wystarczającej wytrzymałości i odporności na zmęczenie, nie opierając się wyłącznie na nominalnej klasie materiału.

W przypadku silnie obciążonych linii wytłaczania należy rozważyć wał wraz z mocą biegów skrzyni biegów, konfiguracją śruby i rzeczywistym momentem obrotowym procesu.

Wykrywanie wad ultradźwiękowych przed montażem

Wady wewnętrzne materiału są trudne do zidentyfikowania tylko na gotowej powierzchni zewnętrznej.

Istniejąca specyfikacja produktu obejmuje:wykrywanie błędów ultradźwiękowychjako niezniszczającą metodę kontroli.

Badanie ultradźwiękowe może być wykorzystane do sprawdzenia materiału wału pod kątem wewnętrznych nieciągłości przed wejściem elementu do długoterminowej eksploatacji.

Kontrola wymiarów pozostaje równie ważna, ponieważ sama integralność materiału nie gwarantuje prawidłowego montażu elementu śruby.

W przypadku wału zamiennego przed wysyłką należy potwierdzić kluczowe wymiary, takie jak geometria splina, średnica wału, powierzchnie pozycjonowania elementów i interfejsy końcowe.

Zastąpienie urządzenia OEM wymaga więcej niż dopasowania długości i średnicy

W przypadkuOEM wymiana wiązki wytłaczacza dwuskrętowego, długość całkowita i średnica nominalna stanowią jedynie podstawowe wymiary odniesienia.

Zastępstwo powinno również odpowiadać:

Profil szyby → wymiary szyby → położenie elementu śruby → końce wału → interfejs sprzężenia → struktura zamykania → konfiguracja chłodzenia

Aktualna strona obsługuje dostosowaną długość wału, pojemność momentu obrotowego i konfiguracje z chłodzeniem lub bez.

Jeżeli oryginalny rysunek nie jest dostępny, można zmierzyć istniejący wał, jednakże przed określeniem ostatecznych wymiarów produkcji należy zidentyfikować zużyte powierzchnie spline.

Bezpośrednie kopiowanie zużytych wałów może odtworzyć istniejące miejsce wolne w nowym elementie.

Sprawdź razem elementy wału i śruby

Jeżeli klienci zgłaszają luźne elementy śruby lub trudności z montażem nowych elementów, zalecamy sprawdzenie obu stron interfejsu.

Zaniżony wał w połączeniu z nowym elementem śruby może nadal powodować nadmierną otwartość.

Podobnie nowy wał nie rozwiąże problemu, jeśli wewnętrzne szczeliny istniejących elementów śrubowych już doświadczyły silnego zużycia.

Z tego powodu ocena zastępstwa może obejmować:

Warunek wału + warunek spline elementu śrubowego + dopasowanie montażu

Zapewnia to bardziej wiarygodną podstawę do podjęcia decyzji o wymianie wału, poszczególnych elementów śruby lub obu.

Jakie informacje są potrzebne do zastąpienia?

W celu rozpoczęcia oceny należy podać:

1. Model wytłaczacza
2. Istniejący rysunek lub próbka wału
3. Całkowita długość wału
4. Wymiary szczytu lub element skrzyni dopasowującej
5. Informacje dotyczące silnika lub skrzynki biegów
6. bieżący problem, taki jak zużycie, pęknięcie lub trudności z montażem

Jeżeli rysunek nie jest dostępny, można wykorzystać wyraźne zdjęcia oraz istniejący element wału lub śruby do określenia wymiarów, które należy zmierzyć.

Częste pytania

Czy można wyprodukować wał bez oryginalnego rysunku?

Można zmierzyć istniejący wał lub element skrzyni dopasowującej, ale przed ostatecznym określeniem wymiarów należy zidentyfikować obszary zużycia.

Dlaczego nowe elementy śruby są luźne na starym wałku?

Wewnętrzne sznurowanie elementu śrubowego, zewnętrzne sznurowanie wału lub oba elementy powinny być już zużyte.

Czy silniejszy materiał wału wystarczy, by zapobiec awarii?

Faktyczny moment obrotowy, geometria splina, wymiary wału, wahania obciążenia i stan materiału wpływają na niezawodność obsługi.

Czy można dostosować długość wału i moc momentu obrotowego?

Obecny produkt obsługuje dostosowaną długość i moment obrotowy zgodnie z wymaganiami aplikacji.

Wniosek o ocenę dopasowania elementu wału i śruby

Jeśli elementy śruby są luźne, trudne do zainstalowania lub wielokrotnie zużywają się w połączeniu spline, problem może nie ograniczać się tylko do elementów śruby.

Wyślij nam swojerysunek wału lub próbka, interfejs elementu śruby, model wytłaczacza i obecny problem montażu.

Przed produkcją możemy ocenić wymiary wału, dopasowanie i wymagania wymiany.

Wyślij dane o wałku do wymiany OEM i przeglądu zgodności montażu
